ベローズシールゲートバルブのステムの役割は何ですか?

バルブ愛好家の皆さん、こんにちは！ベローズ シール ゲート バルブのサプライヤーとして、私はこれらのバルブのさまざまなコンポーネントとその機能についてよく質問されます。よく寄せられる質問の 1 つは、「ベローズ シール ゲート バルブのステムの機能は何ですか?」です。さて、早速詳しく見ていきましょう。

まずはベローズシールゲートバルブとは何かを理解しましょう。ベローズシールを使用して漏れを防止するタイプのバルブです。ベローズはバルブ内の流体と外部環境の間の障壁として機能し、確実に密閉します。このため、ベローズ シール ゲート バルブは、化学プラントや高圧システムなど、漏れが大きな問題となる可能性がある用途に最適です。

さて、ステムに。ステムはベローズシールゲートバルブの重要な部分であり、いくつかの重要な機能を持っています。

1. 作動

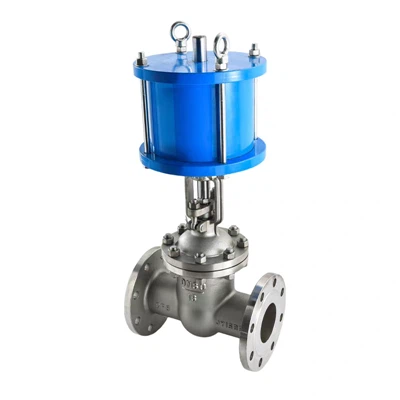

ステムの主な機能は、アクチュエータからゲートに動きを伝達することです。アクチュエータは、手動、電動、空気圧、または油圧式のいずれかです。手動バルブのハンドルを回すか、作動させると、電動アクチュエータ ゲートバルブ、ステムが上下に動きます。この動きはゲートに伝達され、バルブが開閉します。

たとえば、手動ベローズ シール ゲート バルブでは、ハンドルを時計回りに回します。ステムが下方に動き始め、ゲートをバルブシートに向かって押します。ゲートがシートに到達すると、密閉性が形成され、流体の流れが止まります。ハンドルを反時計回りに回すと、ステムが上方に移動し、ゲートがシートから持ち上げられ、流体がバルブを通って流れるようになります。

2. 位置合わせ

ステムは、バルブ本体内のゲートの位置を調整する際にも重要な役割を果たします。これにより、ゲートがバルブシートに対して垂直に直線的に移動することが保証されます。この適切な位置合わせは、良好なシールを実現するために不可欠です。ステムが曲がっていたり、位置がずれていると、ゲートが適切に固定されず、漏れが発生する可能性があります。

キャビネットの引き出しのようなものだと考えてください。引き出しランナーが正しく揃っていない場合、引き出しがスムーズにスライドせず、正しく閉まらない場合があります。同様に、ステムの位置が揃っていない場合、ゲートはスムーズに動かず、シートに対してしっかりと密閉されません。

3. サポート

ステムはゲートをサポートします。ゲートを所定の位置に保持し、動作中にぐらついたり横に動いたりするのを防ぎます。このサポートは、バルブに高圧がかかっている場合に特に重要です。ステムは、流体圧力によってゲートにかかる力に耐えるのに十分な強度が必要です。

高圧用途では、バルブ内の流体がゲートに大きな力を及ぼす可能性があります。ステムは柱として機能し、ゲートを安定に保ち、損傷したり外れたりすることなくこの圧力に耐えられるようにします。

4. 封止

一部のベローズシールゲートバルブでは、ステムもシール機構に寄与しています。ステムはスタフィングボックスまたはグランドパッキンを通過します。ステムに沿って流体が漏れるのを防ぐためのパッキンです。ベローズ シールが主なシール要素ですが、ステム パッキンが追加の保護層を提供します。

パッキンは通常、グラファイトや PTFE などの材料でできています。これらの材料は柔軟性があり、ステムの形状に適合し、密閉性を高めます。時間が経つと、シール効果を維持するためにパッキンの交換が必要になる場合があります。

材料と設計の考慮事項

ステムの素材の選択は重要です。強度があり、耐食性があり、優れた摩耗特性が必要です。ステムの一般的な材質には、ステンレス鋼、炭素鋼、チタン。

ステンレス鋼は、特に流体が腐食性である用途において優れた耐食性を備えているため、一般的な選択肢です。炭素鋼は強度があり、コスト効率が高いため、汎用用途に適しています。チタンは、高強度と優れた耐食性が要求される、より要求の厳しい用途で使用されます。

ステムのデザインも重要です。上昇する場合もあれば、上昇しない場合もあります。ライジングステムバルブでは、バルブが開閉するときにステムが上下に動き、ステムの位置によってバルブの状態が視覚的に表示されます。ノンライジングステムバルブでは、ステムは回転しますが、軸方向には動きません。ステムの回転に合わせてゲートが上下に動きます。

バルブ性能への影響

ステムの性能はベローズシールゲートバルブの全体的な性能に直接影響します。適切に設計され、適切にメンテナンスされたステムにより、スムーズな動作、密閉性、長期的な信頼性が保証されます。

ステムが低品質の素材で作られているか、正しく設計されていない場合、早期の摩耗や故障につながる可能性があります。たとえば、ステムが耐食性がなく、腐食性の流体にさらされると、錆び始める可能性があります。この錆によりステムが荒れ、パッキンやベローズが傷つき、漏れの原因となります。

一方、適切な材料と適切な設計で作られた高品質のステムは、バルブの性能を向上させることができます。高圧に耐え、耐腐食性があり、長期間にわたってスムーズな動作を保証します。

ステムのメンテナンス

ベローズシールゲートバルブの寿命を延ばすためには、ステムの適切なメンテナンスが不可欠です。摩耗、腐食、損傷の兆候がないかを確認するには、定期的な検査が必要です。ステムは定期的に掃除して、性能に影響を与える可能性のある汚れや破片を取り除く必要があります。

特にステムのネジ部には潤滑も重要です。これにより摩擦が軽減され、スムーズな動きが保証されます。ただし、適切な種類の潤滑剤を使用することが重要です。間違った潤滑剤を使用すると、汚れが付着し、さらなる問題が発生する可能性があります。

ステムに重大な摩耗または損傷の兆候がある場合は、交換する必要がある場合があります。新しいステムが正しく取り付けられていることを確認するために、資格のある技術者がこれを行う必要があります。

結論

結論として、ベローズシールゲートバルブのステムは重要なコンポーネントです。作動、位置合わせ、サポート、シールを担当します。ステムの材料と設計の選択は、バルブの性能と寿命に大きな影響を与える可能性があります。ベローズ シール ゲート バルブのサプライヤーとして、私はバルブに高品質のステムを使用することがいかに重要であるかを理解しています。

信頼性の高いベローズ シール ゲート バルブをお探しの場合、またはバルブのコンポーネントについてご質問がある場合は、お気軽にお問い合わせください。当社は、お客様の用途に適したバルブを見つけるお手伝いをし、必要な情報をすべて提供します。必要かどうかフランジ付き青銅ゲートバルブ低圧用途や要求の厳しい工業プロセス用の高性能バルブなど、あらゆる用途に対応します。会話を始めて、お客様のバルブのニーズにどのように対応できるかを見てみましょう。
