チタン製ボールバルブを操作するためのトルク要件はどれくらいですか?

ちょっと、そこ！チタン製ボールバルブのサプライヤーとして、これらのバルブを操作するためのトルク要件についてよく質問されます。そこで、少し時間をかけて説明してみようと思いました。

まずはトルクとは何かを理解しましょう。簡単に言うと、トルクとは、物体を軸を中心に回転させるのに必要な力です。チタンボールバルブの場合、トルクとは、バルブを開閉するためにバルブハンドルまたはアクチュエーターを回すのに必要な力の量です。

さて、チタン ボール バルブを操作するためのトルク要件は、画一的なものではありません。それはいくつかの要因によって決まります。

主な要因の 1 つはバルブのサイズです。一般に、バルブが大きいほど、作動するためにより多くのトルクが必要になります。大きなドアを開けるのと小さなドアを開けるようなものだと考えてください。大きなドアを開くには、より多くの筋肉が必要ですよね?バルブも同様です。チタンボールバルブが大きいほどボールが大きくなり、シートと接触する表面積が大きくなります。これは、摩擦が増えることを意味し、ボールを回転させたり、バルブを開閉したりするためにより多くのトルクが必要になります。

バルブ両端の圧力差も重要な要素です。差圧は、バルブの入口と出口の間の圧力の差です。圧力差が大きい場合、バルブ内のボールに作用する力が大きくなります。これにより、ボールを回すのが難しくなり、バルブを操作するためにより多くのトルクが必要になります。たとえば、高圧パイプラインでは、バルブはそこを流れる流体からの大きな力に耐える必要があります。したがって、この力に打ち勝ち、バルブをスムーズに開閉するのに十分なトルクを提供できるバルブ アクチュエータが必要です。

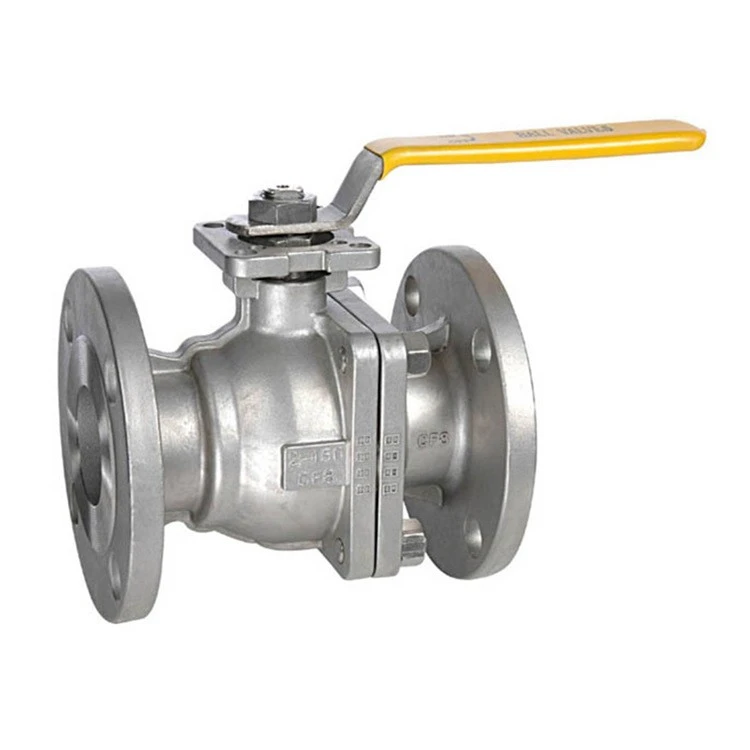

シートの材質の種類もトルク要件に影響します。チタン製ボールバルブにはさまざまなシート素材があり、それぞれに独自の摩擦特性があります。たとえば、PTFE (ポリテトラフルオロエチレン) のような柔らかいシート素材は、摩擦係数が比較的低くなります。これは、ボールが回転するときの抵抗が少なくなり、バルブを操作するために必要なトルクが少なくなることを意味します。一方、金属製のシートは、メタルシートフランジボールバルブ、一般に摩擦係数が高くなります。そのため、金属シートに対してボールを回転させるには、より多くのトルクが必要になります。

バルブ自体の設計も重要な役割を果たします。一部のバルブは、摩擦を軽減し、操作を容易にする機能を備えて設計されています。たとえば、トラニオンを備えたバルブにボールが取り付けられた設計では、ボールのサポートが向上します。これによりシートへの負荷が軽減され、ボールの回転が容易になり、フローティング ボール バルブ設計と比較して必要なトルクが低くなります。

ここで、チタンボールバルブのトルク要件の計算方法について説明します。残念ながら、あらゆる状況に対して正確な答えを与えることができる単一の公式はありません。ただし、バルブ メーカーは通常、バルブの設計とテストに基づいてトルク テーブルまたは曲線を提供します。これらの表では、バルブのサイズ、圧力定格、シートの材質などの要素が考慮されています。これらのリソースを使用して、特定のアプリケーションに必要なトルクの推定値を取得できます。

アクチュエータを使用してチタン ボール バルブを操作する場合は、アクチュエータが十分なトルクを提供できることを確認する必要があります。十分なトルクを供給できないアクチュエーターはバルブを適切に開閉できず、動作上の問題が発生したり、バルブの損傷につながる可能性があります。電動アクチュエータ、空圧アクチュエータ、油圧アクチュエータなど、さまざまなタイプのアクチュエータが利用可能です。各タイプには独自のトルク提供機能があり、バルブのトルク要件に合ったものを選択する必要があります。

いくつかの一般的なシナリオとその典型的なトルク要件を見てみましょう。実験室のセットアップや小規模な水道システムなど、低圧で小型のチタン ボール バルブの用途では、トルク要件は比較的低い可能性があります。おそらく、簡単な手動ハンドルを使用して、それほど労力をかけずにバルブを操作できるでしょう。

ただし、石油とガスのパイプラインや化学処理プラントなど、大型のバルブと高圧差動を使用する産業用途では、強力なアクチュエーターが必要になります。たとえば、大口径青銅製フランジボールバルブ高圧蒸気システムでは、動作するためにかなりのトルクが必要になります。このような場合、高トルク出力を提供できる油圧アクチュエータが最適な選択となる可能性があります。

もう 1 つの興味深い点は、スプリング リターン機能です。あスプリングリターンフランジボールバルブ停電などの緊急事態が発生した場合に、自動的にバルブが閉じるスプリング機構を備えています。このタイプのバルブのスプリングは追加の負荷を加えるため、トルク要件に影響を与えます。スプリングリターンボールバルブ用のアクチュエータを選択する際には、この点を考慮する必要があります。アクチュエータは、バルブを開くためにスプリングの力だけでなく、バ​​ルブに作用する他の力にも打ち勝つことができなければなりません。

また、時間の経過とともに、バルブのトルク要件が変化する可能性があることに注意することも重要です。磨耗、腐食、バルブ内部の破片の蓄積などの要因により、摩擦が増大し、バルブの動作が困難になる可能性があります。バルブがスムーズに動作し続け、トルク要件が予想範囲内に収まるようにするには、バルブの定期的なメンテナンスと検査が不可欠です。

結論として、チタン ボール バルブを操作するためのトルク要件を理解することは、バルブを適切に選択して操作するために非常に重要です。小規模な用途であっても、大規模な産業プロジェクトであっても、バルブの信頼性の高い性能を確保するには、適切なトルクを得ることが重要です。

チタン ボール バルブの市場に参入していて、アプリケーションに適切なトルク要件を決定するのにサポートが必要な場合は、ためらわずにお問い合わせください。当社は、お客様のニーズに合わせた完璧なバルブとアクチュエータの組み合わせの選択をお手伝いします。調達についての話し合いを開始し、プロジェクトに最適なソリューションを見つけるには、お問い合わせください。

参考文献

• バルブハンドブック: バルブテクノロジーとアプリケーションのガイド
• 工業用バルブのエンジニアリングとテクノロジー by Robert E. Shannon
