ノズルチェックバルブ

1.ノズルチェックバルブとは何ですか？



A ノズルチェックバルブは、スプリング- lowed loaded check valve of altra - low -フローアプリケーションでの正確な動作のために設計されています。その名前は、そのコアコンポーネントからのものですノズル（座席として機能する正確に機械加工されたオリフィス）およびプランジャーまたはピン（閉じる要素）。



この設計は、単純なオン/オフフロー制御だけでなく、精度と信頼性のために設計されています。



一次機能：特定のpre -決定された圧力差に到達し（亀裂圧力）、逆流に対してバブル-タイトなシールを提供した場合にのみ、流体の流れを許可します。



2。ノズルチェックバルブはどのように機能しますか？



動作は、スプリング力と流体圧力の正確なバランスに基づいています。



閉鎖状態：スプリングはプランジャーをノズルシートに押し付け、シールを作成します。入口側の流体圧力は、ばねの力を克服するには不十分です。



割れて圧力：入口圧力がスプリングの力を超える場合（割れて圧力）、プランジャーはシートから細かく持ち上げられ、液体がノズルの周りの小さな環状通路を流れるようにします。



フルフロー：流れが増加すると、プランジャーがさらに撤回され、より大きなフローパスが開きます。



閉鎖：亀裂の圧力または逆圧力が発生すると、入口圧力が低下すると、スプリングはすぐにプランジャーをノズルシートに戻し、最小限の逆流または圧力サージ（ウォーターハンマー）で流れを停止します。



3。利点



他のタイプでノズルチェックバルブを指定する理由その利点は、そのデザインに固有のものです。



正確なひび割れ圧力：製造中にスプリング荷重を正確に調整することができ、非常に具体的で再現可能な亀裂の圧力が可能になります。これは、計量​​システムと噴射システムにとって重要です。



バブル-タイトシーリング：ラップされたプランジャーとノズルシート（多くの場合、硬化材料から）の組み合わせにより、クラスIVまたはVI漏れ速度が達成され、逆流が防止されます。



最小限の内部ボリューム（低いボリューム）：コンパクトなインライン設計には、内部空間がほとんどないため、流体の保持または混合が受け入れられないアプリケーションに最適です（例えば、クロマトグラフィー、化学サンプリング）。



応答時間の速い：軽量のプランジャーと短い移動距離により、非常に迅速な開閉が可能になり、脈動の流れまたは高い-頻度の義務に適しています。



腐食抵抗：多くの場合、完全に構築されています316ステンレス鋼、Hastelloy、またはチタンは、攻撃的な化学物質と高-純度アプリケーションに適しています。



4.ノズルチェックバルブはどこに不可欠ですか？



これらのバルブは、流れだけでなく精度が最重要である業界で重要です。



化学注入システム：阻害剤、スケール処理、または触媒の油およびガスのパイプラインまたは化学プロセスへの注入を正確に制御します。



分析および実験装置：HPLC（{-性能液体クロマトグラフィー）システムおよびその他の機器で使用され、正確でパルスのない流れが必要です。



計装と計量ポンプ：ダイアフラムまたはピストンポンプの放電および吸引バルブとして機能し、正確な投与量を確保し、逆流を防止します。



サンプリングシステム：クロス-の汚染またはサンプルラインへの逆流を防止することにより、きれいな代表的なサンプルを確保します。



油圧および潤滑油システム：パイロット圧力制御を提供し、排水を防ぐ-精度の油圧回路に戻ります。



5。ノズルチェックバルブと他の小チェックバルブ

特徴	ノズルチェックバルブ	ボールチェックバルブ	スイングチェックバルブ
シーリング	バブル-タイト（金属-から-金属ラップシート）	良い（エラストマーシート）	良い（金属またはエラストマーのシート）
クラッキング精度	非常に高い（正確に校正された春）	低（スプリングとボールの位置によって異なります）	非常に低い（重力/流れに依存します）
内部ボリューム	非常に低い	適度	高い
応答時間	非常に速い	速い	遅い
典型的なサイズ	小さい（1/4 "から1/2" nptコモン）	小さいから大きい	大きい



7.よくある質問（FAQ）



Q：亀裂圧力と再シール圧力の違いは何ですか？
A：亀裂圧力必要な入口圧力です開けるバルブと開始フロー。圧力を再シールしますバルブの圧力です閉じます。フローダイナミクスのため、再シール圧力は亀裂圧力よりもわずかに低いことがよくあります。



Q：ノズルチェックバルブを修理できますか？
A:一般的に、いいえ。ほとんどは、完全性を維持するために、非-修理可能な密閉ユニットとして設計されています。シートが損傷したり、性能が低下したりすると、通常、バルブ全体が交換されます。



Q：粘性液やスラリーに適していますか？
A：いいえ。プランジャーとノズルの間の正確なクリアランスは、微粒子によって簡単に詰まり、-粘度液によって妨げられます。それらは、きれいな、低い-から-培地粘度液体およびガスに最適です。



Q：「2：1の圧力比」とはどういう意味ですか？
A:これは、ポンプインレットバルブの重要な仕様です。つまり、バルブには、開くための入口圧力の少なくとも半分の出口圧力が必要です。これにより、バルブが吸引ラインの「蒸気ロック」を防ぎます。



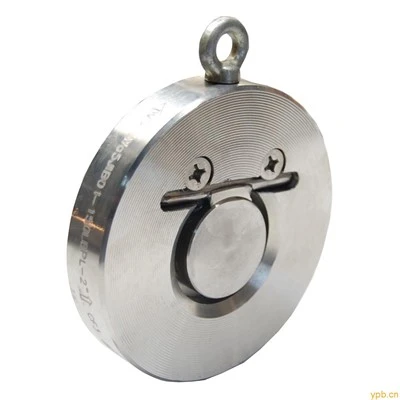

仕様



サイズ：	2" ~20"
プレッシャー：	150lbs 300lbs 600lbs PN16 PN25 PN40 PN64
材料：	炭素鋼WCB、ステンレス鋼SS304、SS316
終わり	ウェーハエンド
